A emissora estatal taiwanesa TBS (Taipei Broadcasting Station) finalizou recentemente uma ampla modernização de suas instalações de produção em Taipei, capital do país. O projeto, que durou três meses, foi coordenado pela integradora local ADE em parceria com a Tiyu e a Stagetec Asia. Todo o processo foi realizado sem afetar as transmissões ininterruptas da emissora.
Sediada no distrito de Yuanshan, a TBS está localizada próxima a importantes centros culturais como o Museu de Belas Artes de Taipei e o Museu Astronômico da cidade. A emissora transmite 24 horas por dia nas frequências FM 93.1 e AM 1134 para uma audiência de mais de 23 milhões de habitantes, oferecendo uma programação que abrange notícias, entretenimento, educação e serviços públicos, também acessível via streaming.

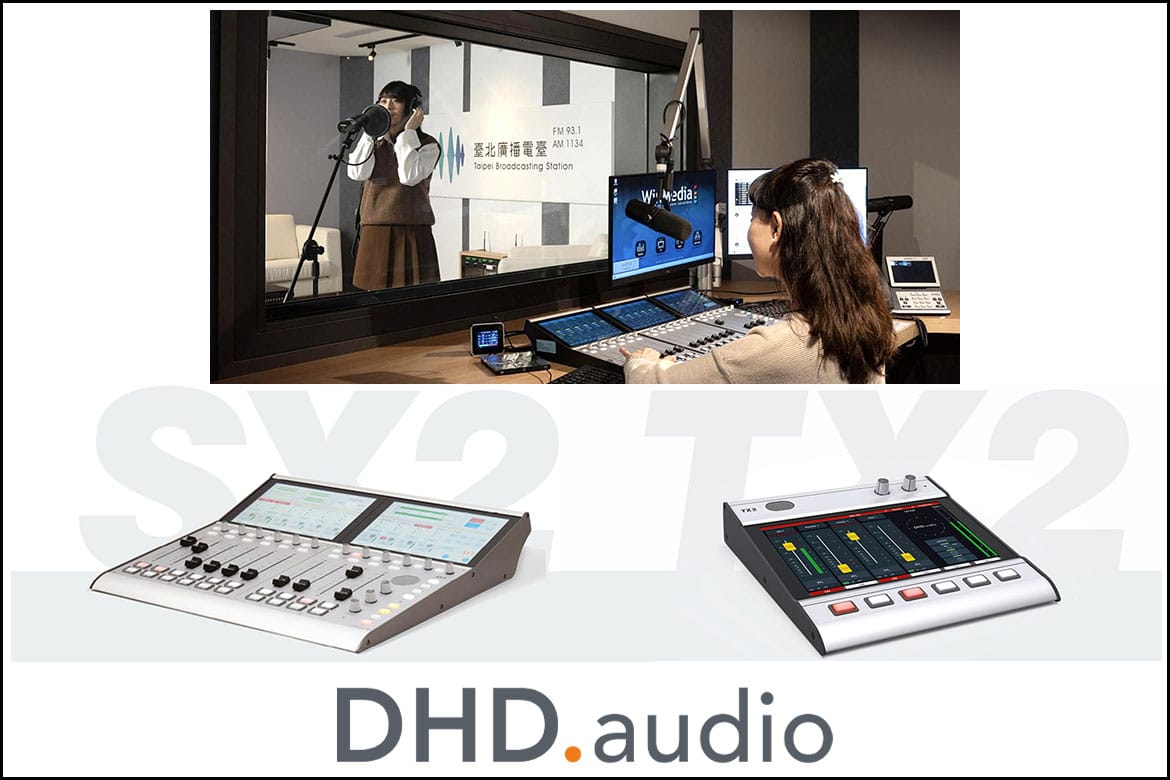

O núcleo da nova rede de áudio é composto por oito mesas on-air DHD SX2, um mixer DHD TX2 com tela multitouch, oito núcleos DHD XC3 e dois núcleos XD3. Cada mesa SX2 está conectada a dois núcleos XC3, principal e auxiliar, garantindo gerenciamento de som com baixa latência e distribuição de sinal. Já os núcleos XD3 são responsáveis pela roteamento em todo o sistema.
“O projeto integrou de forma eficiente tecnologias avançadas de áudio digital sem comprometer a operação contínua da TBS”, destaca Yap Wei Keong, gerente sênior de projetos da Stagetec Asia. “Implementamos a mesa DHD SX2 em cada um dos oito estúdios de rádio, além de um mixer TX2 na sala de controle master, cuja interface sensível ao toque facilita operações complexas e transições entre programas. O sistema conta ainda com um agendador automático de horários, que realiza roteamento de sinal em sincronia com a grade de programação da TBS, reduzindo a necessidade de intervenção manual.”
A atualização recebeu reconhecimento internacional ao ser premiada com o ouro no MUSE Design Awards, reafirmando o compromisso da TBS com a inovação e a sustentabilidade. A modernização inclui sistemas de ar-condicionado com eficiência energética, iluminação LED e estratégias para reaproveitamento de madeira, reduzindo o impacto ambiental. As fachadas da sala de equipamentos foram cobertas com tinta dupla de isolamento contra ondas eletromagnéticas, e um sistema especial de refrigeração foi adotado para lidar com a limitação de altura no teto.
A mesa DHD SX2 é um mixer modular baseado em um módulo central com quatro faders. Cada unidade SX2 funciona de forma independente, podendo ser conectada a outras para formar uma mesa única. O módulo central oferece acesso aos principais canais de entrada e saída, com conexões para microfone, fone de ouvido e alto-falantes. Um módulo adicional com seis faders motorizados permite operar até 16 canais em duas camadas. Tanto o módulo central quanto o de faders contam com telas multitouch de 10,1 polegadas que exibem os parâmetros de operação e configuração. Recursos adicionais, como medição de loudness, delay para censura e talkback com outras mesas DHD, podem ser ativados via licença no núcleo DSP.
O mixer TX2, voltado para uso diário em ambientes com pouco espaço, pode funcionar de forma independente ou como extensão de qualquer sistema DHD. Com apenas 25,8 cm de largura por 27 cm de profundidade, o painel inclinado conta com tela multitouch IPS de 10,1 polegadas, dois potenciômetros programáveis e seis botões coloridos e silenciosos. Os faders e botões podem ser configurados conforme a necessidade, e os medidores de pico exibem os níveis dos canais. Conectores de uso frequente, como para entrevistas telefônicas ou dublagens, são acessíveis no painel traseiro de 5 cm de altura. A conexão ao núcleo do sistema é feita por um único cabo de rede, que transmite sinais de áudio, controle e energia por até 100 metros.
O núcleo DHD XC3 reúne dois módulos DSP dual-core em um chassi de 1U, com capacidade para até 48 faders estéreo, 72 barramentos estéreo e 16 canais de áudio IP AES67. Módulos de expansão IPx permitem adicionar 128 canais AES67/Ravenna e até 512 canais Dante.
Já o núcleo XD3 é uma matriz de roteamento de áudio sem bloqueios, voltada para ambientes modernos de broadcast. Oferece conectividade com diversas tecnologias como Dante, AES67/Ravenna, MADI, AES3/EBU, Gigabit Audio, APC e sinais analógicos. Dois slots de expansão IPx permitem combinar diferentes padrões de áudio sobre IP, como interfaces de 128 x 128 e 512 x 512 para Dante, além de 64 x 64, podendo ser ampliados com concentradores XC3 conectados via Gigabit Audio.
Site relacionado: https://dhd.audio/
